TRANSPARENT · SCHALLDÄMMEND · RAUCHDICHT · PRIVAT

Mobile schalldämmende Glaswand mit automatischer Bedienhilfe

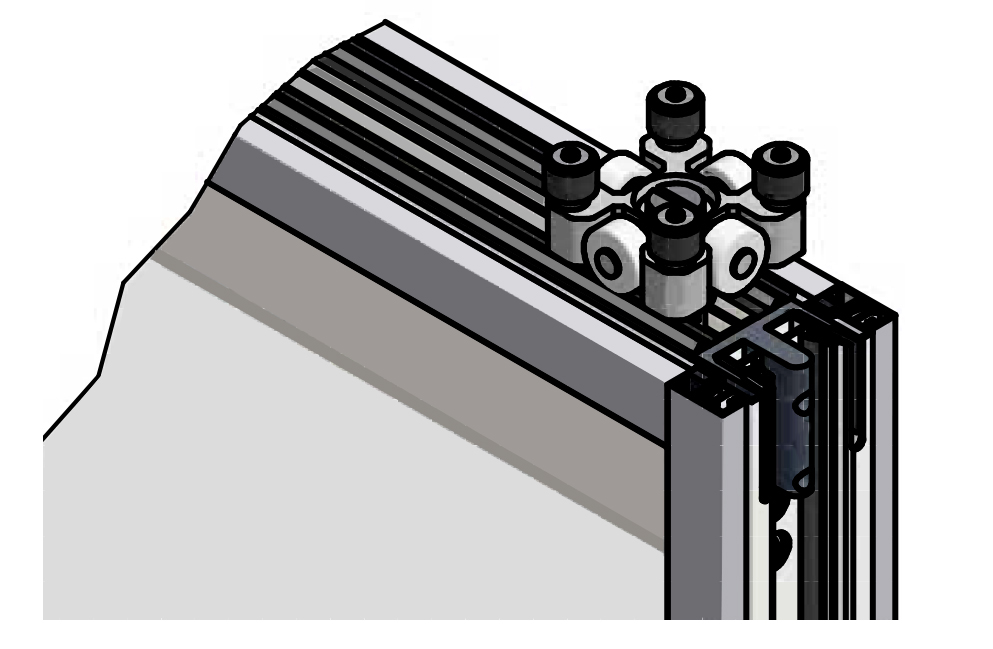

Mobile Trennwand, bestehend aus unabhängig voneinander verfahrbaren Einzelelementen mit verwindungssteifer Elementkonstruktion. Die Wandelemente werden manuell, die Dichtleisten werden mittels „abotronic“ automatisch verfahren. Beidseitig mit Einscheibensicherheitsglas (ESG). Teilvorgespannte (TVG) oder nicht gehärtete Gläser sind auszuschließen. Jedes Element hat oben an ein oder zwei Punkten wartungsfreie, kugelgelagerte Laufrollenwagen, die leichtgängig in Deckenschienen laufen. Die gesamte Trennwand wirkt im geschlossenen Zustand wie eine Massivwand.

Die Herstellung der Trennwand erfolgt nach einem verbindlichen Qualitätsmanagement (nach) gemäß DIN EN ISO 9001:2008, der Nachweis ist erforderlich und beizufügen.

• Ganzglaselemente
• Schalldämmung bis R w, P 54 dB
• Mit Jalousie elektrisch von oben nach unten und umgekehrt (optional)
• Rauchdicht
• Profile in Eloxal oder nach RAL
• Ballwurfsicherheit nach DIN 18032

Detailansicht

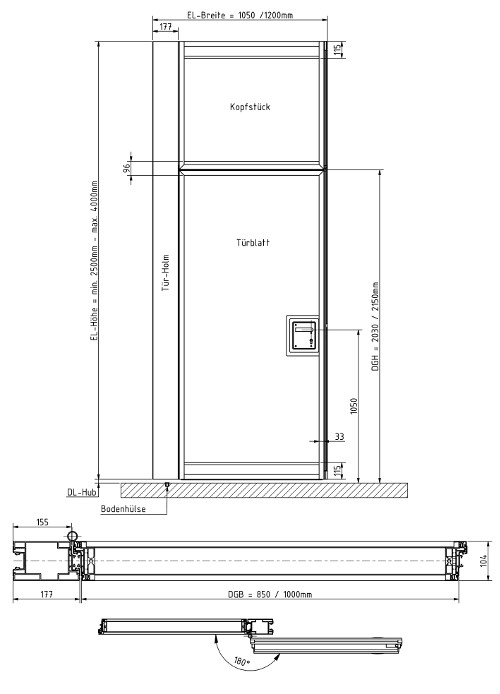

GLASELEMENT 100 G

Ansicht 360° Produkt

glass door elements for the new feeling of light and space

Can be used in all abo]part semi-automated systems

• Single-pillar doors with a maximum opening width of 850/1000 mm, no second pillar in the way
• One and two leaf versions possible
• Certified sound insulation for the highest quantity and sound insulation requirements
• Easy to operate, no additional manual locks
• Fine profiles in the colour of your choice
• Crystalline look for rooms flooded with light
• Can be used in our abo]clear (sound insulated full glass walls) and abo]space systems
• Door heights up to 2030 / 2150 mm, maximum element heights 4000 mm

Die Herstellung der Trennwand erfolgt nach einem verbindlichen Qualitätsmanagement (nach) gemäß DIN EN ISO 9001:2008, der Nachweis ist erforderlich und beizufügen.

GLASELEMENT SE1

Ansicht 360° Produkt

Die Konstruktion

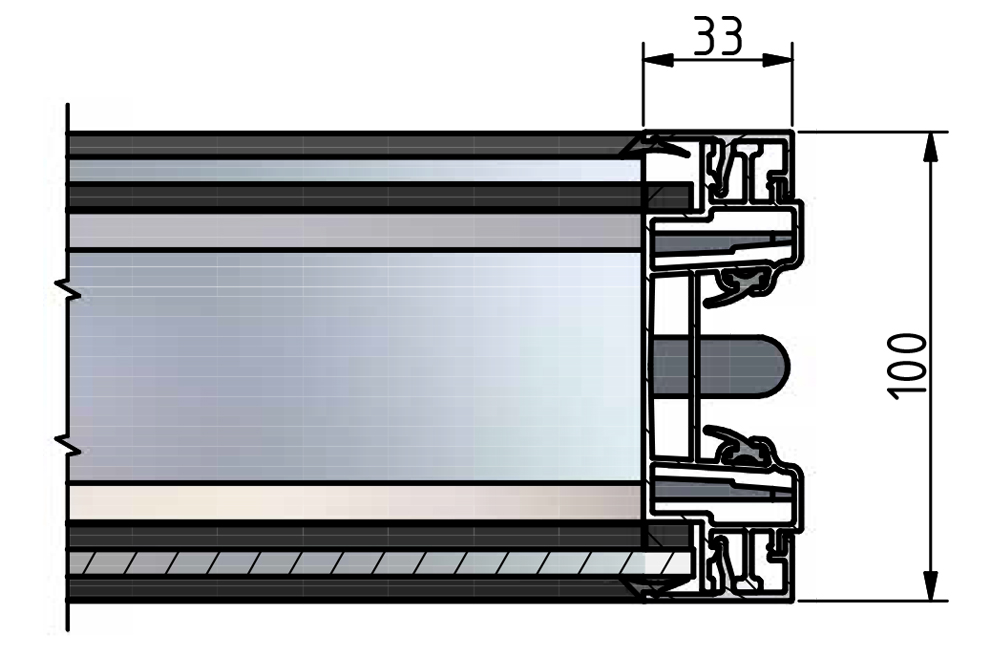

Der Rahmen besteht aus seitlichen Profilen, diese dürfen maximal 33mm stark sein. Das obere und untere Profil ist 33mm und darf inklusive der Bedienmechanik / -elektronik 125mm nicht überschreiten. Das Element hat eine maximale Stärke von 100mm. Die elektronische Verbindung der Elemente erfolgt über Kontaktschalter. Steckverbindungen sind aufgrund der hohen mechanischen Störanfälligkeit nicht zugelassen.

Damit ein schneller Auf und Abbau der Trennwandanlage gewährleistet ist, darf das Verschließen der Elemente einschließlich Teleskopelement nicht länger als sieben Sekunden pro Element betragen. Bei einem Stromausfall oder einer sonstigen Störung ist eine Notentriegelung durch den Nutzer jederzeit möglich.

Bei einer Schalldämmung von Rw P 54dB darf das Flächengewicht der Trennwand pro qm 50 Kg nicht überschreiten.

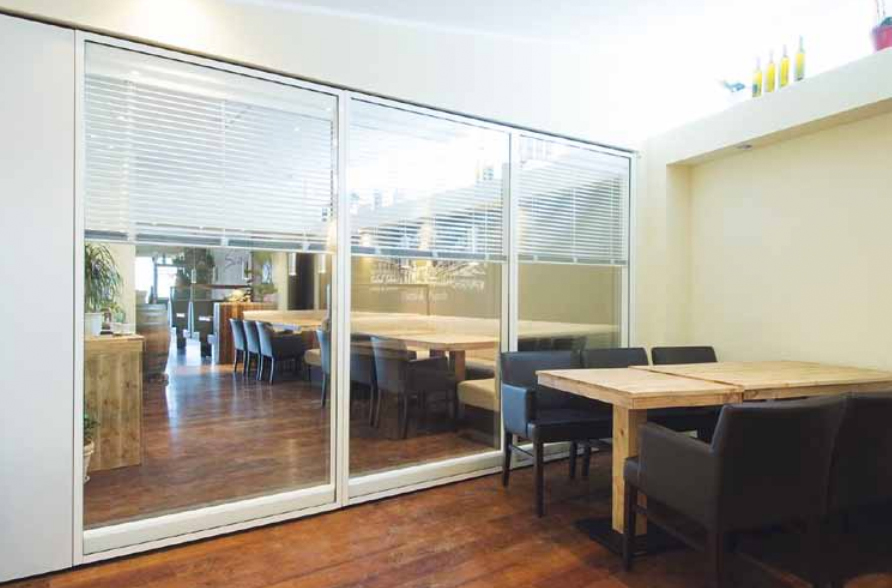

DETAILFOTOS abo]clear
