Akustik optimiert von abopart

TRANSPARENT · SCHALLDÄMMEND · PRIVAT

Mobile schalldämmende Glaswand mit halbautomatischer Bedienhilfe

Mobile Trennwand, bestehend aus unabhängig voneinander verfahrbaren Einzelelementen mit verwindungssteifer Elementkonstruktion. Die Wandelemente werden manuell verfahren, die Dichtleisten werden automatisch ausgefahren. Alle Elemente sind beidseitig mit Verbundsicherheitsglas (VSG) ausgestattet. Jedes Element hat oben an ein oder zwei Punkten wartungsfreie, kugelgelagerte Laufrollenwagen, die leichtgängig in Deckenschienen laufen.

Die Herstellung der Trennwand erfolgt nach einem verbindlichen Qualitätsmanagement (nach) gemäß DIN EN ISO 9001:2008

• Glaselemente
• Schalldämmung bis Rw, P 51 dB
• Mit Jalousie elektrisch von oben nach unten und umgekehrt (optional)
• Aluminiumprofile mit individueller Farbgestaltung nach RAL

Detailansicht

abo]clear Normalelement

Ansicht 360° Produkt

Glastürelemente für das neue Licht- und Raumgefühl

Verwendbar in allen halbautomatischen Systemen von abopart

• Einholmtüren mit lichten Durchgangsbreiten von 850/1000 mm
• Kein störender zweiter Holm
• Ein- und zweiflügelige Variante möglich
• Geprüfte Schalldämmung für höchste Quantität und Schalldämmanforderung
• Leichte Bedienbarkeit
• Keine zusätzlichen manuellen Verriegelungen (gilt nur für SE1)
• Filigrane Profile in Wunschfarbe nach RAL
• Kristalline Optik für lichtdurchflutete Räume
• Einsetzbar in unseren Systemen abo]clear (schallisolierte Glaswände) und abo]space
• Lichte Durchgangshöhen bis 2030 / 2150 mm, maximale Elementhöhe 4000 mm

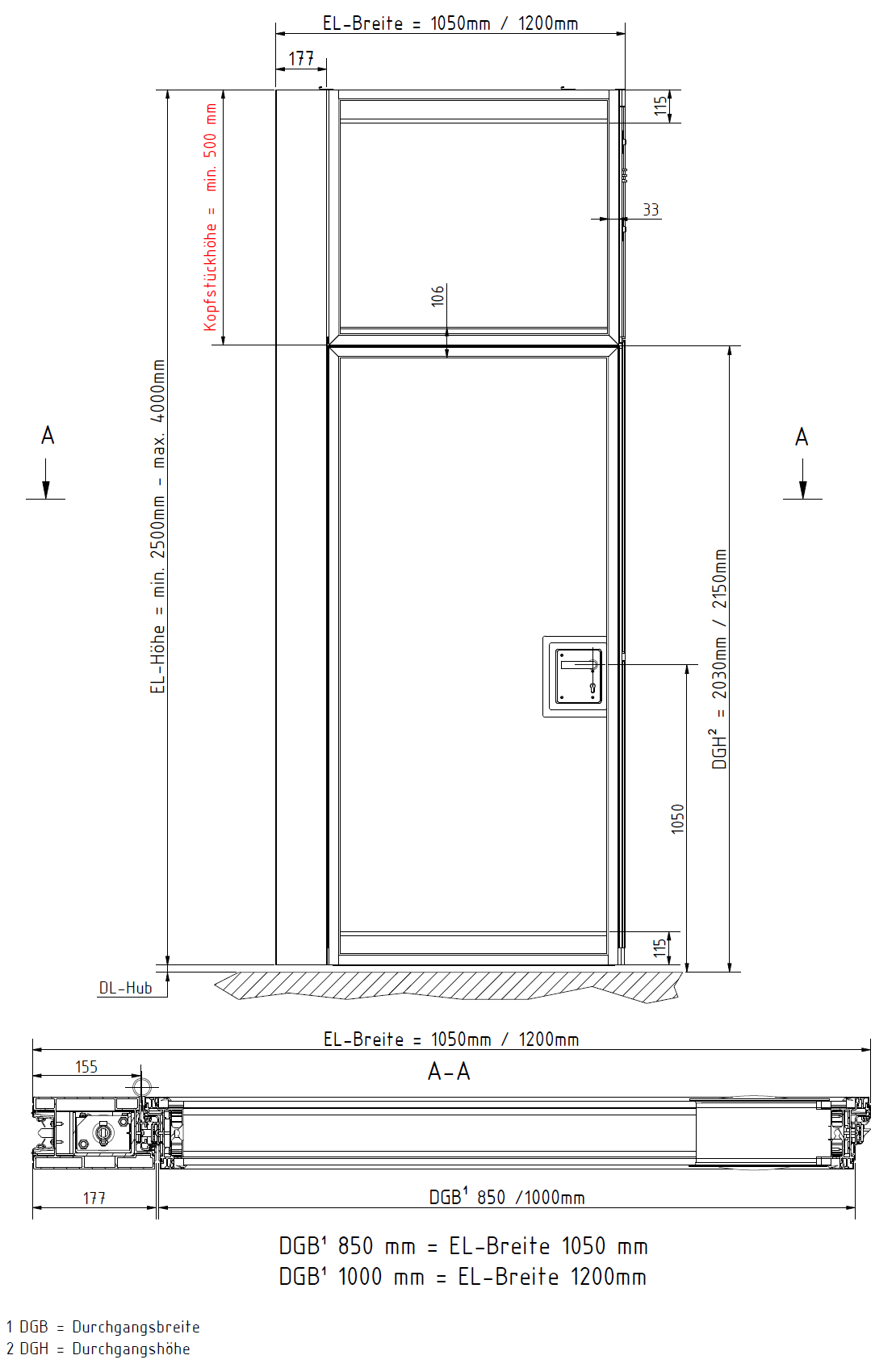

einflügeliges Türelement abo]clear (SE1)

Ansicht 360° Produkt

Die Konstruktion

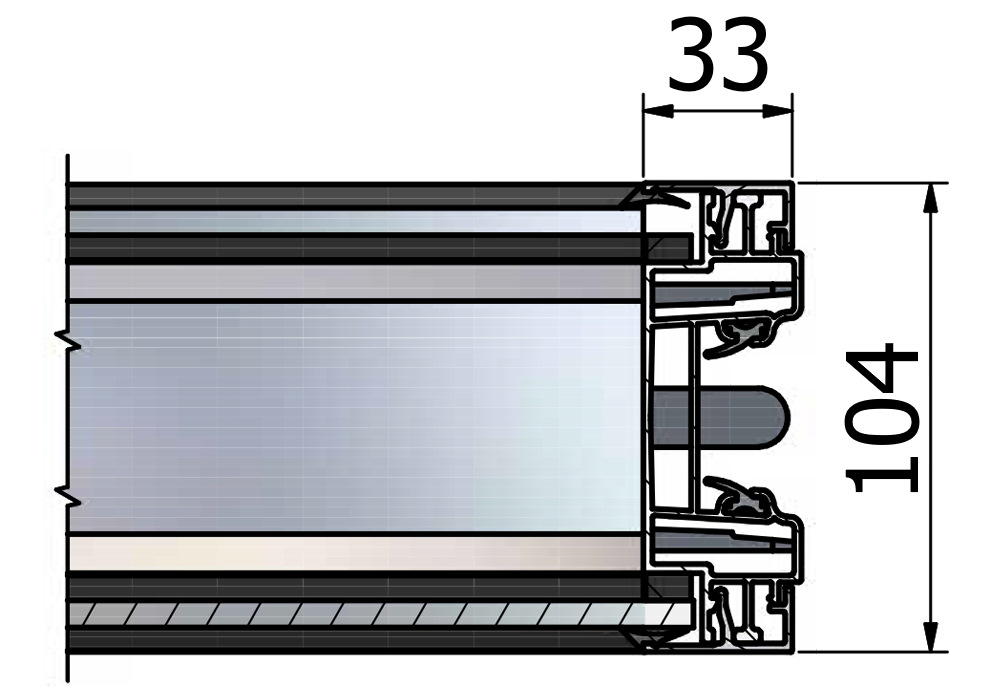

Der Rahmen besteht aus seitlichen Profilen, diese dürfen maximal 33mm stark sein. Das obere und untere Profil ist 33mm und darf inklusive der Bedienmechanik / -elektronik 125mm nicht überschreiten. Das Element hat eine maximale Stärke von 100mm. Die elektronische Verbindung der Elemente erfolgt über Kontaktschalter. Steckverbindungen sind aufgrund der hohen mechanischen Störanfälligkeit nicht zugelassen.

Damit ein schneller Auf und Abbau der Trennwandanlage gewährleistet ist, darf das Verschließen der Elemente einschließlich Teleskopelement nicht länger als sieben Sekunden pro Element betragen. Bei einem Stromausfall oder einer sonstigen Störung ist eine Notentriegelung durch den Nutzer jederzeit möglich.

Bei einer Schalldämmung von Rw P 54dB darf das Flächengewicht der Trennwand pro qm 50 Kg nicht überschreiten.
